صور خاصة باللوحة المطبوعة PCB "العارية" من بطاقة RTX 3090 تظهر للنور

بعد أسابيع من التسريبات والأخبار من هنا وهناك ، اليوم هو اليوم الموعود الذي ستعلن فيه شركة Nvidia عن الجيل التالي من البطاقات الرسومية من معمارية Ampere RTX 3000 ، وتحديداً بطاقة RTX 3090 و 3080 ، أو على الأقل نأمل ذلك . من المقرر عقد حدث GeForce الخاص في الساعة السادسة مساءً بتوقيت جرينتش و التاسعة صباحًا بتوقيت المحيط الهادئ الصيفي اليوم (السادسة بتوقيت القاهرة) ، وإليك كيفية ضبطه حتى تتمكن من مشاهدته مباشرة .

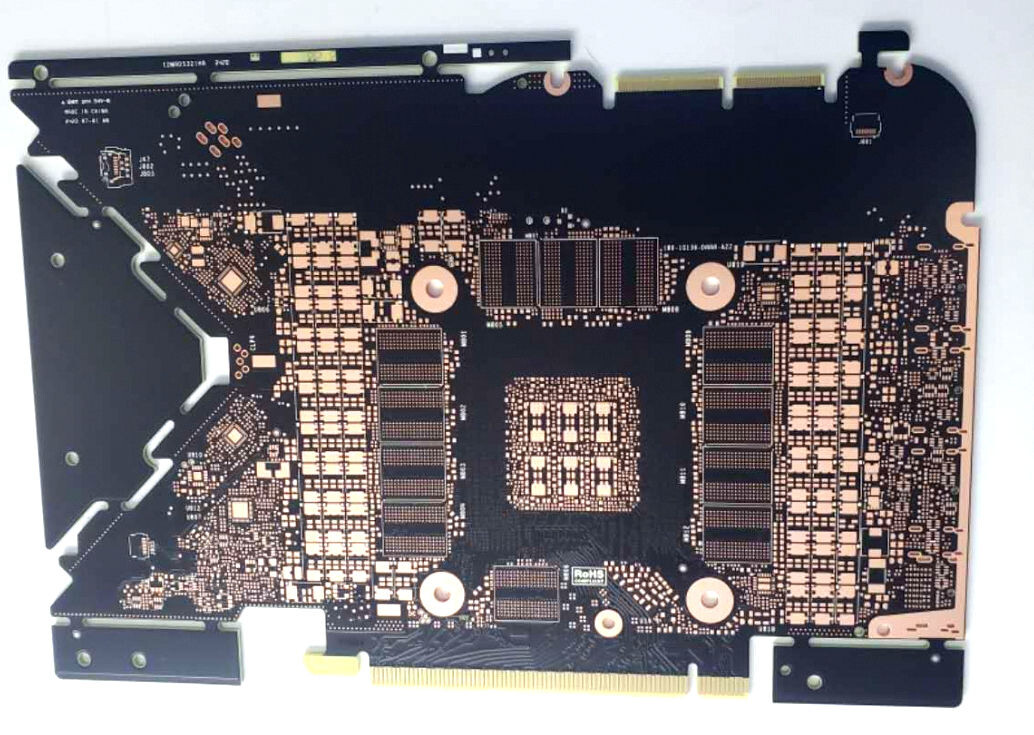

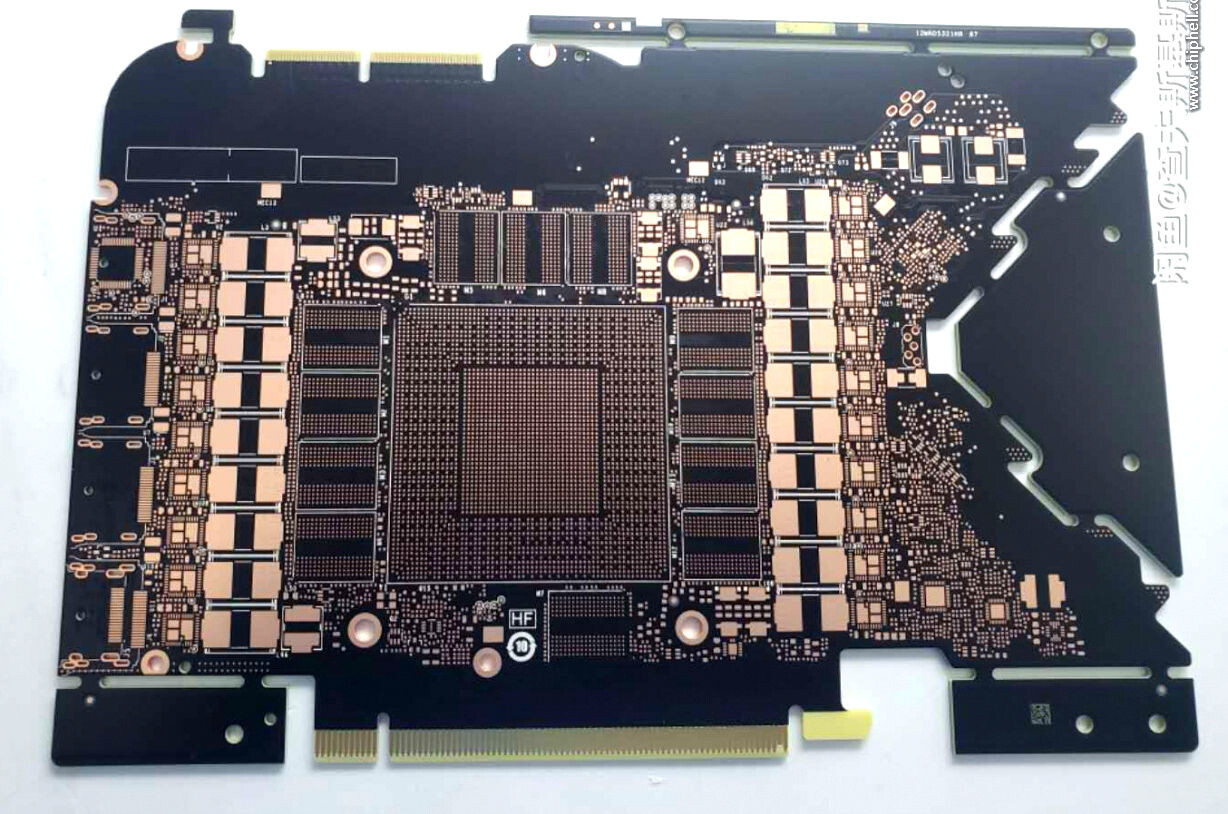

وبعيداً عن حدث شركة NVIDIA نفسه ، فلا تزال طاحونة الشائعات قائمة بشراسة ، ففيما يلي بعض أوضح الصور الخاصة باللوحة المطبوعة PCB لبطاقات NVIDIA GeForce RTX 3090 AmpereFounders Edition ، وإن كانت عارية (لم يتم وضع المكونات بعد) . الجدير بالذكر أن اللوحة المطبوعة PCB تنتقل بهذا الشكل إلى خط إنتاج آخر ، حيث تضع آلة تشكيل الـ PCB المكونات الُخرى بعد ذلك مع "بكرات من المكونات" على طول كلا الجانبين من الشريحة . ولكن لا يزال بإمكاننا معرفة أشياء قليلة من هذه الصور . فبداية ، هناك ستة آثار عالية للتيار بالقرب من مكان إدخال موصل الطاقة Molex MicroFit ذي 12 سنًا .

يبدو أن شركة NVIDIA قد استخدمت كلا جانبي الـ PCB بشكل فعال . تحتوي البطاقة على آثار لـ 20 مرحلة طاقة VRM ضخمة. كما يحتوي أحد الجوانب على وحدات chokes و DrMOS ، بينما يحتوي الجانب العكسي على المكثفات . هناك اثنتا عشرة لوحة ذاكرة لواجهة ذاكرة GDDR6X العريضة بعرض 384 بت تحيط بلوحة وحدة المعالجة الرسومية . توجد وسادات لأربعة موصلات إخراج للشاشة ، والتي يمكن أن تكون مزيجًا من DisplayPort أو HDMI أو حتى USB-C VirtualLink . لا تزال اللوحة المطبوعة أو الـ PCB تحتوي على بعض الفواصل ، والتي سيتم قطعها بعد وضع المكونات ، وبعد ذلك سيتم أخذ الـ PCB نفسه للاختبار وتجميع المنتج النهائي .

وكما أشرنا في البداية فمن المتوقع أن تعلن NVIDIA عن GeForce RTX 3090 Ampere في حدث عبر الإنترنت في وقت لاحق اليوم ، فلا تفوت هذه الفرصة لمتابعة هذا الحدث مباشرة من منزلك !! .
